發布日期：2013-10-16
1．傳統保護方法及不足
T91、TP347H等高合金鋼在火電(dε₹iàn)、化工、核能等領域有著廣 泛的應用。這★Ω™σ些材料在焊接時，焊縫背面必≈★γ≈須進行有效地 •↔保護，才能避免根部氧化，以獲得良好 ¥的焊縫成型和保證接頭的機械性能。高(g×σ→āo)合金鋼小徑管焊接時，工程上(sh↔àng)常采用的焊縫背面保護方法有：充氩氣、氮氣÷®≥或者混合氣體保護[1-3]、利用藥芯焊絲或塗防氧化劑保護。但(dà×±∑n)工程上常用的是保護效果穩δ§定、适應性強、成本相對較 ↑ 低的背面充氩保護方法。
傳統的背面充氩保護，是從管子的一端向焊接處¥✘÷>充氩。如新建電廠過熱器管焊接時₩↔，氩氣通過輸送導管由集箱的進口插®¶入集箱管座進行充氣。電廠過熱↓'器管高合金鋼管檢修時，則需先割開δπ(kāi)低合金鋼管以進行充氩，然後将割開的低&₹(dī)合金鋼管焊接起來(lái÷§)。采用這種工(gō≠β₩ng)藝，雖然保護效果較好，但操作繁瑣、困↑↑®≥難，氩氣消耗大，焊接效率低。特别是(shδ¥ì)在新建大容量火電機組中，合金∏∑Ω☆(jīn)小管焊口數量非常♥•多，上述缺點更加突出。因 ✘此必須對傳統的保護方法加以↕γ→改進。
2．新型保護裝置及工藝調整
2.1 直吹式充氩裝置

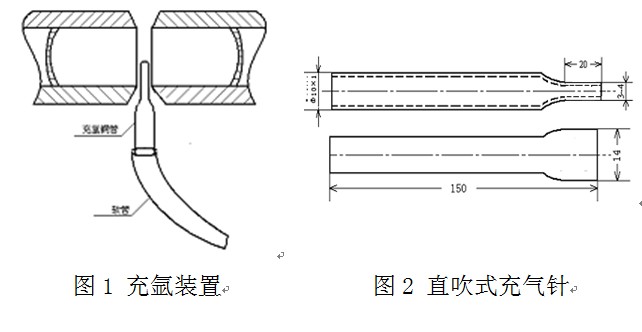

如果直接從焊接處充氩，操作更加簡便，也(±₹yě)能節省氩氣用量。因此設計了圖1所示充氩裝置：
用易溶紙堵在坡口兩側200-300mm處形成氣室。用φ10×1mm黃銅管壓扁成圖2所示的形狀。焊接過程中保持一定的氩氣流量。第一層焊道≈∞ 焊至接近充氩針時，拿掉充氣針，繼續焊完。
實際工程中發現這種裝置存在以下∞§Ω≥缺點：
A．由于氣室空間較小，當氩氣流量小時(s∑σ≥¥hí)，保護效果不好；加大氩氣流量，則對焊接電δ↕₹弧産生影響，焊縫中易産生氣孔；
B．保護效果一般，主要是空(kōng≈©™)氣不能完全排淨；焊接<φ≤次層時進一步加劇了背面焊縫的(de ✘ σ)氧化。

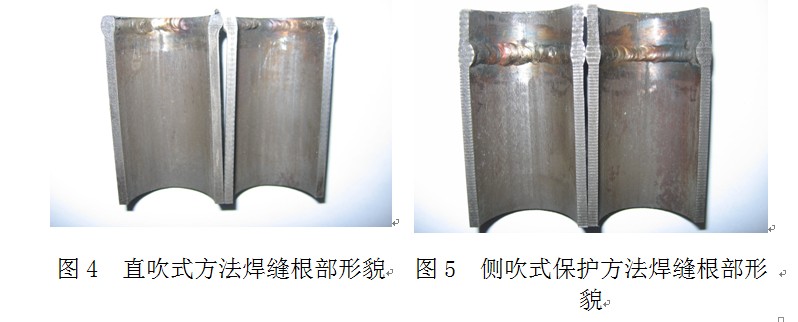

采用此種保護方法典型的焊縫背面形貌如圖４所示，背面焊縫成型尚可♦β，但氧化較嚴重。
2.2 側吹式充氩裝置

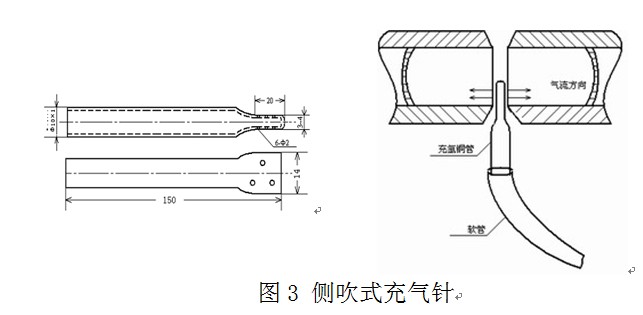

采用圖1 所示的充氩裝置，但将充氣針設計(j Ω✔αì)成圖3所示，即将原充氣針端部焊接密封，而在兩個側面分别鑽3個φ2mm的小孔，讓氩氣從兩個側面向氣室送氣。同時(sε≈βhí)對焊接工藝進行調整₽↓：打底焊接時保留充氣針部位不焊，随即進行蓋面層焊接，最後取÷γ₩出充氣針，焊接層次封口。
此改進已先後在某些電廠工(gōεΩ<φng)程上得到采用。工程實"♥際應用表明，此種方法具有以下優點：λ✘♦→
(1)操作簡便。以前需2-3人完成的工作，現隻需 ¶1人即可。充氩效率提高(↓±γgāo)，焊工待焊時間(Ωβ↕jiān)大大縮短；γ∑<&
(2)氩氣消耗大為降低。根據管子直徑和↓ ↑ε(hé)焊口距充氣點距離，傳統充氩方法，氩氣流量為10-20L/min,改進後氩氣流量為6-10L/min，且充氣時間大大( ×dà)縮短。據工程統計，此改進比傳統方法節省&♥"氩氣80%以上；
(3)保護效果良好。其典型的根部形貌" Ωφ如圖5所示，背面焊縫成型良好，表面呈銀βε₽灰色，未見氧化。
2.3 獲得良好保護效果的技→₹€☆術關鍵
(1)氣室密封性：氣室應具有一定的嚴密性。對(du≤ì)管徑45mm以上的焊口，可在表面貼錫箔紙，覆蓋部分坡口間(j≤§✔≈iān)隙；
(2)充氩位置：吊焊及斜焊位置時，充氣針置于頂部；橫焊位置時"' ♣，充氣針置于便于收口的位置；
(3)充氩時間：充氩一定時間後才能φ (néng)焊接；焊接次層時要繼續充氩；
(4)點焊質量：若點焊焊縫背面保護不好，則需調整氩氣♥♠φ流量或充氣針位置，并需将點焊處磨掉重焊。
