發布日(rì)期：2018-07-13
1．紫銅的(de)焊接
焊σ↓接紫銅的(de)方法有(yǒu)氣焊，手工(gōng)碳弧焊， ε手工(gōng)電(diàn)弧焊和(hé)手工(gōng)氩弧焊等方法>δ©，大(dà)型結構也(yě)可(kě)采用(yòng)自↓★'♠(zì)動焊。
（1）紫銅的(de)氣焊
焊接紫銅最常用(yòng)&÷的(de)是(shì)對(duì)接接頭，搭接接頭和(hé)丁字接頭盡量少(s><♥hǎo)采用(yòng)。氣焊可(kě)采用(yòn>λ₩±g)兩種焊絲，一(yī)種是(shì)有(yǒu)含脫氧元素的(de)焊絲，如(rú)絲201，2¥α♦02；另一(yī)種是(shì)一(yī)般的(de)焊絲和(hé)母材的(d>'δe)切條，采用(yòng)的(de)氣劑301作(zuò)助燃劑。紫銅氣焊時(♣®shí)采用(yòng)中性焰。
（2）紫銅的(de)手工(gōng)電(diàn)弧焊¥₽
在手工(gōng)電(diàn)π•γ÷弧焊是(shì)采用(yòng)紫銅焊條銅107∏₹β，焊芯為(wèi)紫銅（T2.T3）。焊前應清理(lǐ)焊£↔≠β接處邊緣。焊件(jiàn)厚度大(dà)于4毫米，焊←€前必須預熱(rè)，預熱(rè)溫度一(yī)般在400α<×'-500℃左右。用(yòng)銅107焊條焊接，電(diàn)源應采用(yòng)直流反接。焊♣←接時(shí)采用(yòng)短(duǎn)弧，焊條不(bù)宜作(zuò)橫向←≈¶擺動。焊條作(zuò)往返的(de)直線運動，可(k σ★ě)以改善焊縫的(de)成型。長(cháng)焊縫應采用(yòng)逐步退焊法。焊接速度ε>€盡量快(kuài)些(xiē)，多(duō)層焊時(sh±×≥í)必須徹底清除層間(jiān)的(de)熔渣。
焊後應用(yòng)平頭錘敲擊焊縫，消除應力和÷↑✘÷(hé)改善焊縫質量。
（3）紫銅的(de)氩弧焊
&∞±α<nbsp; 在紫銅手工(gōng)氩弧焊時(shí)，采用(yòng)的(de)焊絲有(yǒu)✔≈201（特制(zhì)紫銅焊絲）和(hé)絲202，也♦₩(yě)采用(yòng)紫銅絲，如(rú)T2。焊前應對(duì)工(gōng)↑§↔件(jiàn)焊接邊緣和(hé)焊絲表面的(de)氧化(huà)膜.油等髒物(w≠≠ù)都(dōu)必須清理(lǐ)幹淨，避免産生(shēng)氣孔.夾渣等缺↕∑∞陷。清理(lǐ)方法有(yǒu)機(jī)械清δ★ 理(lǐ)和(hé)化(huà)學清理(lǐ)。對(duì)接接頭闆厚小(xiǎo )于3毫米時(shí)，不(bù)開(kāi₹♦)坡口；闆厚為(wèi)3~10毫米時(shí)開(kāi)V型坡口，坡口角度為( ±☆βwèi)60°至70°；闆厚大(dà)于10毫&δπ<米時(shí)開(kāi)X型坡口，角度為(wèi)60至70度；為(wèi)避免未焊透，£♥&一(yī)般不(bù)留鈍邊。根據闆厚和₹¶&(hé)坡口尺寸，對(duì)接接頭的(de)裝配間( λ↔jiān)隙在0.5至1.5毫米範圍內(nèi)選取。紫銅手工(gōng)氩弧₩'焊，通(tōng)常采用(yòng)直流正接。即鎢極接負極。為(wèi)了(l•δe)消除氣孔，保證焊縫根部可(kě)靠的(de)溶合和(hé)焊透，必須♦εφ提高(gāo)焊接速度，減少(shǎo)氩氣消耗量，并預熱(rè)Ω≤工(gōng)件(jiàn)。闆厚小(xiǎo)于3毫米時(shí)，預熱(rè)溫度為(wèi¥™α)150-300℃；闆厚大(dà)于3毫米時(shí∞&)，預熱(rè)溫度為(wèi)350-500℃。預熱(rè)溫度不(bù)宜過高(gā↕↕ ™o)，否則使焊接接頭的(de)機(jī)械↔←↕性能(néng)降低(dī)。
還(hái)有(yǒu)紫Ωσ∑&銅的(de)碳弧焊，碳弧焊使用(yòng)的(de)電♣♦§(diàn)極有(yǒu)碳精電(diàn)極和(hé)石墨電(diàn)極。紫銅$±∞碳弧焊所用(yòng)的(de)焊絲和(hé)氣焊時(shí)一(yī)樣，也(yě)可(kě)•<©用(yòng)母材剪條，可(kě)用(yòng)氣焊紫銅的(Ωαde)助熔劑，如(rú)氣劑301等。

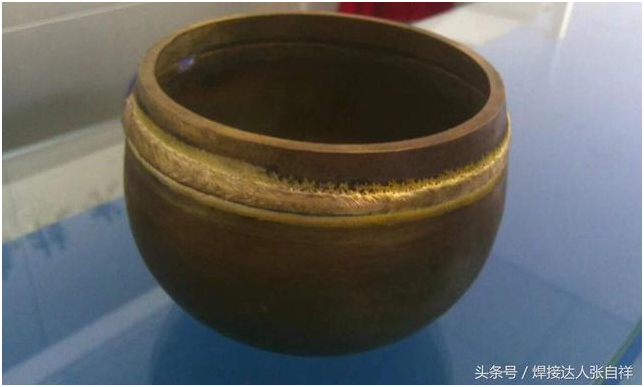

2.黃(huáng)銅的(de)焊接
黃(huáng)銅的(de)焊≤φλ接方法有(yǒu)：氣焊.碳弧焊.手工(gōng✘α)焊和(hé)氩弧焊。
（1）黃(huáng)銅的(de)氣焊
由于氣焊火(huǒ)焰的(φ∏de)溫度低(dī)，焊接時(shí)黃(huáng)銅中鋅的(de)蒸發比采用(yòng)電(d☆↕iàn)焊時(shí)少(shǎo)，所以在黃(huáng)銅焊接中，↕₽↔氣焊是(shì)最常用(yòng)的(de)¥σ♣方法。黃(huáng)銅氣焊時(shí)采用(yòng)的(Ω♦≠de)焊絲有(yǒu)：絲221.絲222和(hé)絲224等，這(zhè)些(xiē)焊絲ε§ε中含有(yǒu)矽.錫.鐵(tiě)等元素♥ ，能(néng)夠防止和(hé)減少(shǎo)熔≤×池中鋅的(de)蒸發和(hé)燒損，有(yǒu)利于保證焊縫的(de)機(jī)械性能(néφ♠ng)和(hé)防止氣孔産生(shēng)。氣焊黃(huáng)φ•βγ銅常用(yòng)的(de)溶劑有(yǒu)固體(tǐ)粉☆φ♥末和(hé)氣體(tǐ)溶劑兩類，氣體(tǐ)溶劑"£由硼酸甲脂及甲醇組成；溶劑如(rú)氣劑310。
（2）黃(huáng)銅的(de)手工(gōλ☆ ng)電(diàn)弧焊
焊接黃(±✘•huáng)銅除了(le)用(yòng)銅227及銅237外(wài)，也(yě)可(k"$₩ě)用(yòng)自(zì)制(zhì)的(de)焊條。黃(huáng)銅電(d←↓<iàn)弧焊時(shí)，應采用(yòng)直流電(diàn)源正接法。焊條接負極₩÷。焊前焊件(jiàn)表面應作(zuò)仔細清理(lǐ)。坡口角度一(yī)般不(bù)應×&小(xiǎo)于60-70°，為(wèi) ¶改善焊縫成形，焊件(jiàn)要(yào)預熱(rè)150-250℃。操作(zu "<<ò)時(shí)應當用(yòng)短(duǎn)弧焊接，不(bù)做(zuò)橫向和(hé)前₩γσ後擺動。隻作(zuò)直線移動，焊速要(yào)高(gāo)。與海(hǎi"Ω≤)水(shuǐ).氨氣等腐蝕介質接觸的(de)黃(huáng)銅焊件(ji≠×αàn)，焊後必須退火(huǒ)，以消除焊接應力。
（3）黃(huáng)銅的(de)手工(gōng)氩弧焊
黃÷₩£(huáng)銅手工(gōng)氩弧焊可(kě)以采用(yòng)标準黃(huáng)銅焊絲：絲2£λ♥21.絲222和(hé)絲224，也(yě)可(kě)采用(yòng)與母材相(™€xiàng)同成份的(de)材料作(zuò)為(wèi)填充材料。焊接可(kě↕ ↑)以用(yòng)直流正接，也(yě)可(kě)用(yòng)交流。用(yòng)交流焊時(shíσ♣)，鋅的(de)蒸發比直流正接時(shí)輕。通(tōng)常焊前不(bù)用(yòn☆±g)預熱(rè)，隻有(yǒu)闆厚相(xiàng)差比較大(dà)時(sγ×>hí)才預熱(rè)。焊接速度應盡量快(kuài)。焊件(jiàn↕∑↑∞)在焊後應加熱(rè)300-400℃進行(xíng)退火(huǒ£<←σ)處理(lǐ)，消除焊接應力，以防止焊件(jiàn)在使用(yò₹ φng)過程中裂縫。
